Nevis (BSE, HD1, NEO, NEO2, NEO², ZEE, ZEE2) Netzteil und Tuner defekt

[sabin]

Die Anode der Z-Diode D6 liegt an Masse
Der Minusanschluß des Elko CE18 liegt an Masse
Widerstand R26 liegt an einer Seite an Masse (da wo der runde Kreis draufzeigt)

Such Dir eins aus

Viel Glück bei der Instandsetzung.

[Weasel]

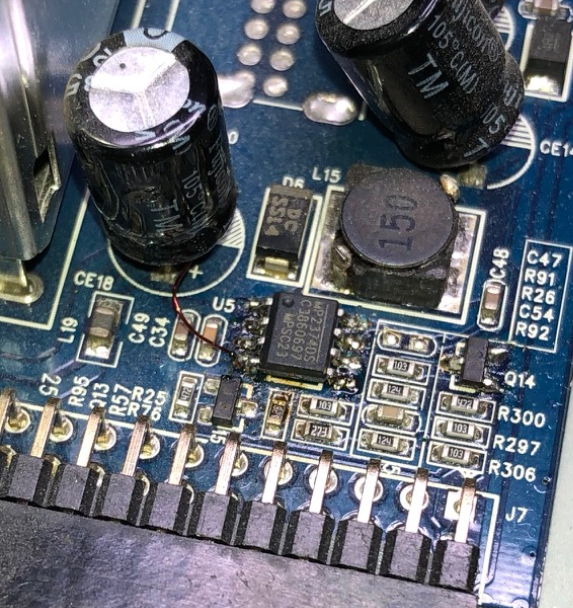

Hier das Ergebnis. Für die vorhanden Mittel ok. Lötkolben war nicht das non plus ultra
Konnte aber die Lötstellen unter dem Mikroskop anschauen.
Der Fädeldraht geht zu dem hinteren Beinchen des Kondensators.

Getestet wurde das Ganze noch nicht. Aktuell fehlt mir hier das Netzkabel.

[topie]

Also schlechter hätte auch ich das nicht geschafft, sieht ja garnicht mal so gut aus.



Ähm.....Ist doch prima geworden, funktionieren muß es!

[Weasel]

Da ich mich Ingenieur Elektrotechnik schimpfe habe ich hohe Ansprüche an mich selbst

Ob es funktioniert sehe ich spätestens morgen

[stefanx]

.. einem Ingenieur ist nichts zu schwer...
Der Q14 ist ja eine echte Sonderprüfung.

Wenn es Probleme gibt, dann den Q14 vorerst weglassen bzw. überhaupt weglassen.

Mein gröstes Flickwerk war eine Tunerplatine wo von den 8 Lötpads 7 gefehlt haben.
Meist ist ja der Anschluss 2 verschmort.
Jedoch wild verdrahtet und läuft seit Jahren wieder OK, das Einzige was zählt.

[Weasel]

Receiver läuft wieder! Danke für die Teile

[armin884]

Hallo,

ist dieses Netzteil noch käuflich zu erwerben? https://www.amazon.de/gp/product/B00JFB7ND2/ , die Version mit An/Aus Schalter würde natürlich auch laufen. Hab warscheinlich mal wieder das Netzteil meiner ZEE geschrottet, möchte aber ungern selber löten...

-Danke-

[annie]

schau mal bei Ebay, sind aber nicht billig.

Das Schlimme an deinem Problem ist aber, das nicht nur das Netzteil kaputt sein kann.

Wenn du oft genug im kaputten Zustand die Box bootest, kann der Spannungsregler U4 und Transistor Q14 im Tuner defekt gehen.

[armin884]

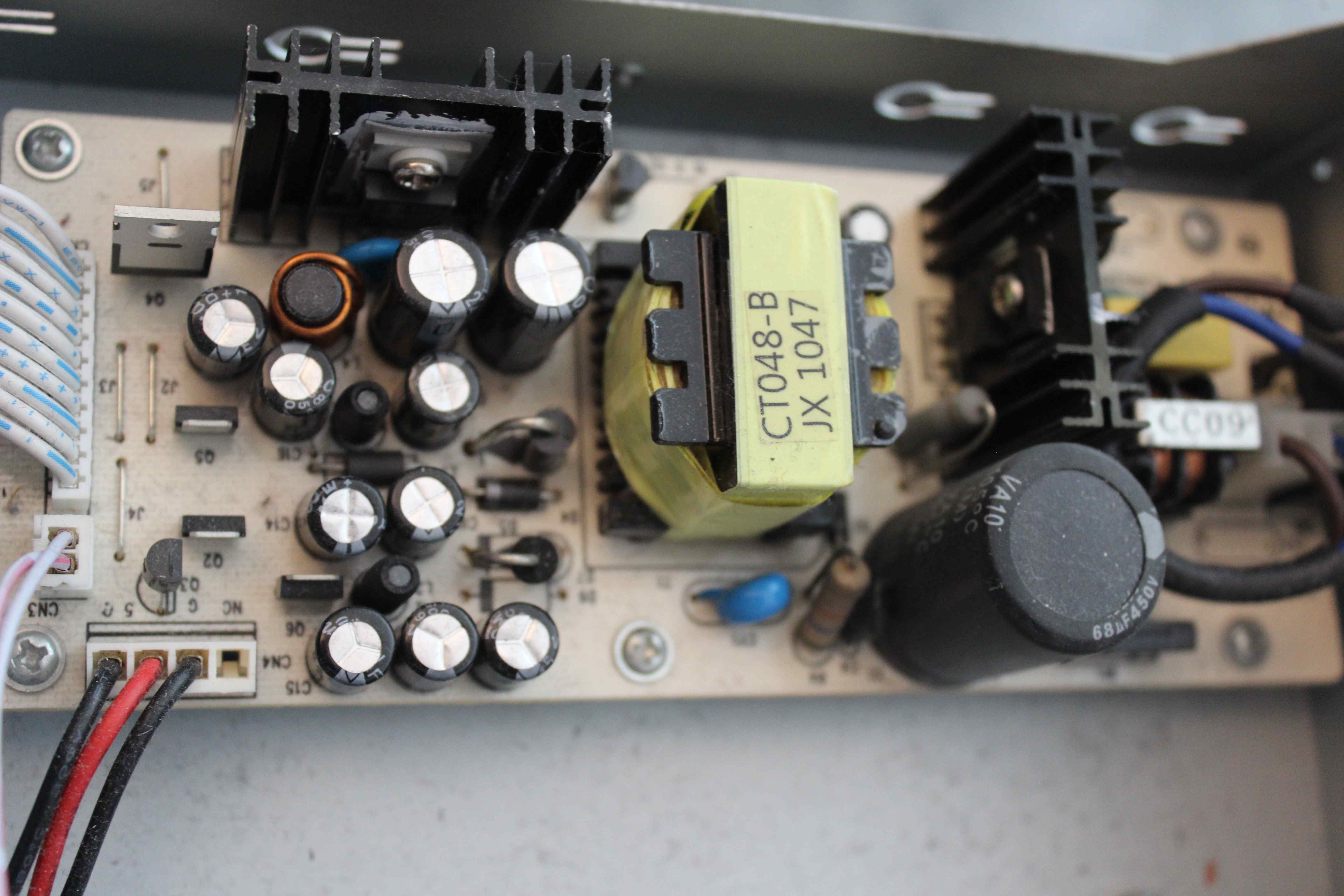

Danke, hast du mal ein ebay link? Wenn man überlegt die Einzelteile kosten nur ein paar Cent, hab bei Amazon 29,95 bezahlt. Hab vlt 1-2 mal versucht zu booten und dann komplett ausgemacht, hier hab ein Bilder angehängt, die Profis wissen sicher sofort, ob es diesmal am Netzteil liegt...

[topie]

Gut zu erkennen wie beide 2200er aufgeplatzt sind.
Die zu ersetzen kostet keine 3€ nur ein wenig Aufwand die Box zu zerlegen und die Bauteile auszutauschen. Sollte jede Fernseher Elektroniker Werkstatt hinbekommen.
Wichtig, ein Foto bitte noch vom Tuner machen.

[Joerg]

also zumindest lese ich den Tip nicht zum ersten mal und würde es im Zweifelsfall auch so machen:
die Kondensatoren selber bestellen (Typ sollte sich z.B. hier im Forum finden lassen > Netzteil ausbauen > mit dem Zeug zu einem Fernsehtechniker (wenn man jetzt keinen Bekannten hat, der sich damit auskennt) und dann dürfte das für 20 Euro erledigt sein.
Natürlich immer Daumen drücken, dass sich nachher nicht doch zeigt, dass der Tuner einen Schlag weg hat. Hier ist der Aufwand dann auch meist grösser, wahrscheinlich nicht mehr sinnvoll)

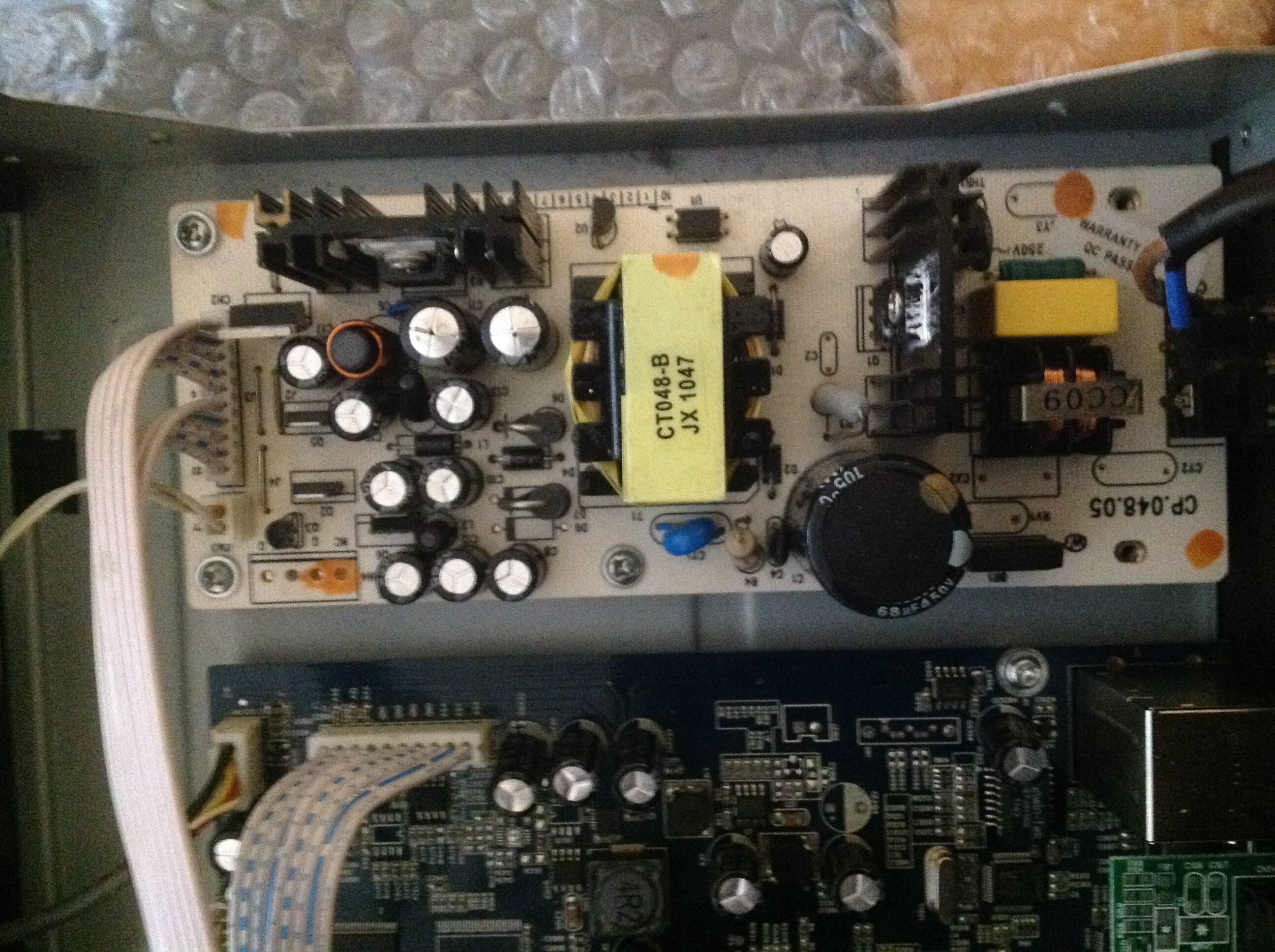

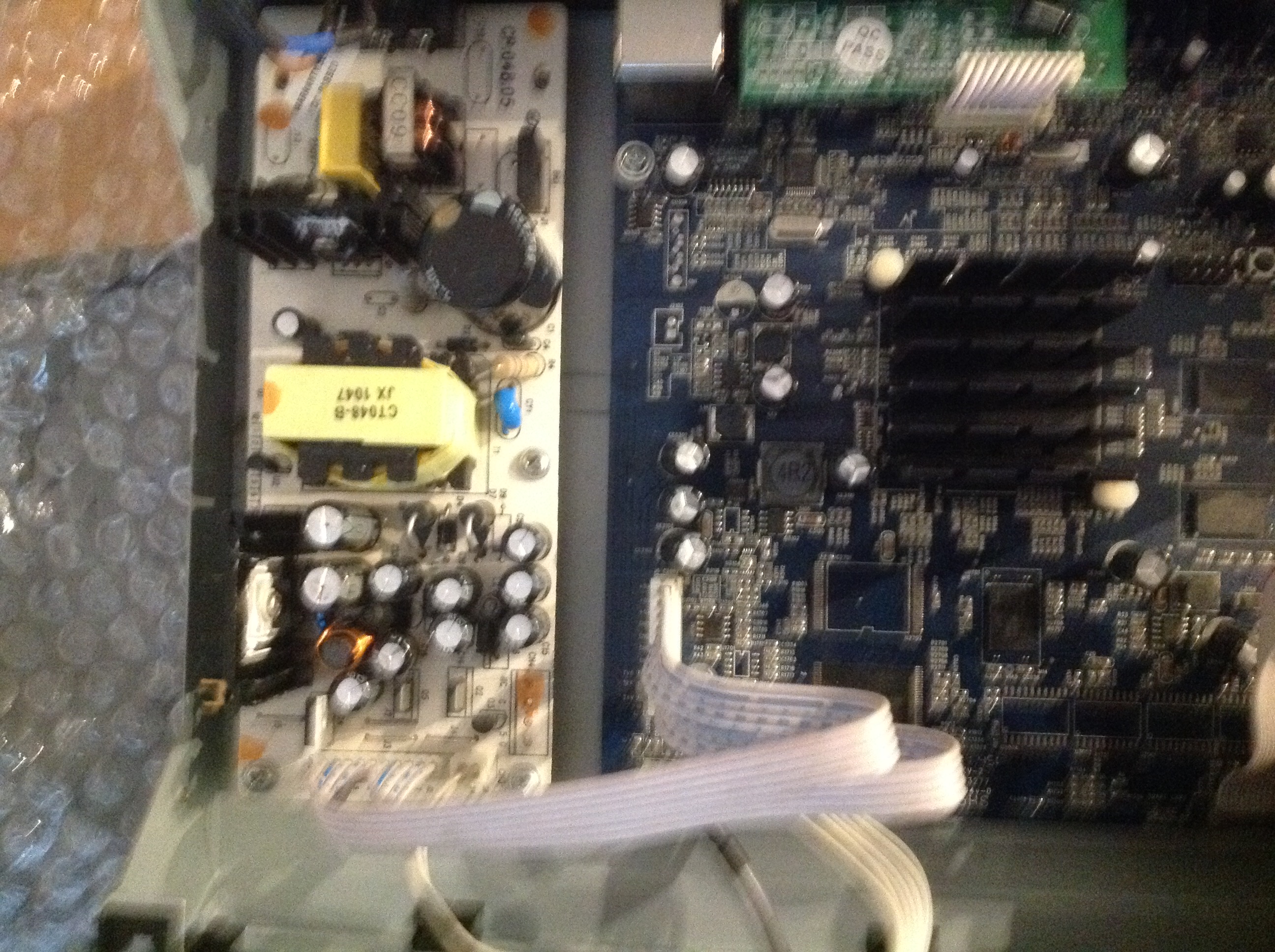

[schaschix]

Hallo,

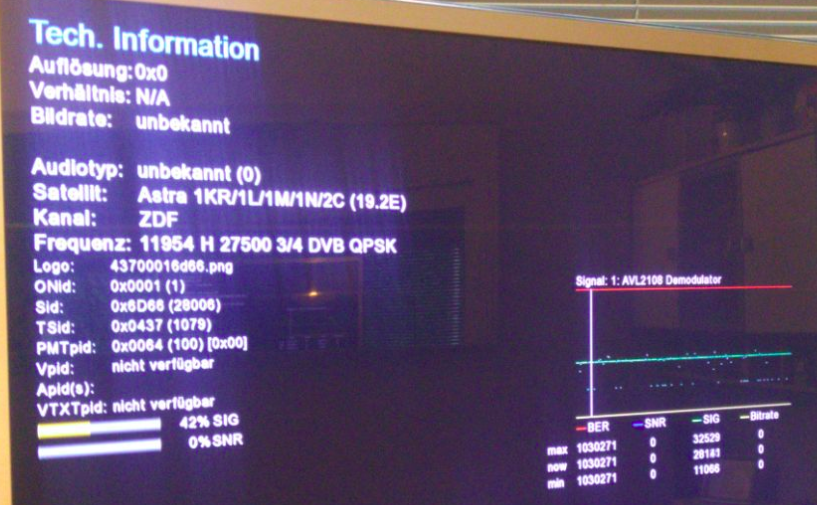

Boot=ja, aber kein Empfang mehr.
Elkos sehen gut aus am Netzteil, oder?
Konnte ich eine Reparatur wagen?
Wie/wo erst messen...

[Don de Deckelwech]

Hi,
warum den Thread gewechselt???

habe eine Coolstream Zee1 und eine Neo(1 oder 2 ???), leider geht seit gestern die Neo nicht mehr.
Bootet aber kein Empfang(Menus sind sichtbar), denke der Tuner ist defekt.

hast du die Zee mal an dem Anschluss bei der Neo probiert, um einen Defekt der Anlage auszuschliessen? Oder auch mal andersrum, also die Neo am Platz der Zee getestet?

Ciao,
DdD.

[schaschix]

Hi DdD,
die Zee und eine andere (Edison Mini OS) funktionieren an dem Sat-Anschluss(WZ) der defekten NEO
Umgekehrt habe ich nicht versucht, wird ja hier auch empfohlen das Gerät aus zu lassen.
P.S.:Die Edison Mini OS hatt openATV und das gefällt mir nicht so wie NI

[Don de Deckelwech]

Hi,

wird ja hier auch empfohlen das Gerät aus zu lassen.

eigentlich nur, wenn die Kondensatoren defekt sind und sie nicht mehr bootet, dann könnte der Fehler in den Tuner durchschlagen und ihn auch noch zerstören. Da deine Box aber noch normal bootet, könntest du das durchaus riskieren. Mach auch direkt, wenn möglich, ein Bootlog per Nullmodemkabel, vllt sieht man darin ja auch noch was.

Suchlauf mal gemacht? Oder neue Settings eingespielt (Matze hat heute neue gepostet) ?
Aber dann doch besser nicht allzu oft die Box starten, sicher ist sicher, aber solche Basics sollte man schon probieren, manchmal ists ja nur ne Kleinigkeit....

Gabs ein Gewitter in letzter Zeit bei dir, oder hast du sonst eine Vermutung, was passiert sein könnte? Hat jemand zur Unzeit das Kabel abgezogen oder sowas???

Ciao,
DdD.

[schaschix]

Hi,
eigentlich lief die Box sehr lange ohne Probleme.
Dann blieb irgendwann das Bild stehen. Seitdem gehen keine Sender mehr.
Kein Gewitter, keiner an Kabel gezogen.
Also sollte ich mal Suchlauf machen??? Das soll helfen???
Auch wenn nix umgestellt(Senderliste von Mai) wurde und keiner Änderungen an kabeln...

[Don de Deckelwech]

Hi,
grosse Hoffnung hab ich ja selbst nicht, aber bevor du die Box in die Tonne kloppst, würde ich das jedenfalls probieren. Auch Bootlog machen, neues Image flashen, all das halt, was recht schnell und ohne grossen Aufwand gemacht ist...

Ciao,
DdD.

[schaschix]

Danke DdD,
kann ich mal versuchen.
Aber wie gesagt lieg die Box immer stabil, warum sollten sich Sender umstellen.
Bootlog...muss ich mal schauen wie das geht...
Dachte aber alles sieht nach einem Hardwarefehler aus...und für mich wäre Interessant wo ich anfangen muss zu prüfen/messen...
VG

[exe123]

Hallo,
Boot=ja, aber kein Empfang mehr.
Elkos sehen gut aus am Netzteil, oder?
Konnte ich eine Reparatur wagen?
Wie/wo erst messen...

Man sieht ganz klar, dass der Spannungsregler auf der Tuner Platine geplatzt ist. Elkos im Netzteil, Spannungsregler und Transistor tauschen und deine Box läuft wieder.

[annie]

Da sind bestimmt auch noch Leiterbahnen weggebrannt, wenn an U5 Pin 2 ein Stück vom DILgehäuse wegbrennt.
Seltsamerweise sieht man an den Elko's im Netzteil nicht, das sie aufgebläht sind.
