Nevis (BSE, HD1, NEO, NEO2, NEO², ZEE, ZEE2) Netzteil und Tuner defekt

[Chinchilla]

@ Chinchilla, ist für dich noch etwas unverständlich zu den Tuner-Reparaturen?

Nein,das nicht. Super Beschreibung und wie Du vlt. gelesen hast , hab ich die Box ja erst mal mit Tuner 2 am laufen. (Spannungsregler sind heut in der Post gewesen)

Meine eine Frage hast aber sicherlich überlesen.

Gehe ich Richtig mit der Annahme, das Tuner 2 über UU2 und TQ2 mit Spannung versorgt wird?

[stefanx]

@ Chinchilla, ist für dich noch etwas unverständlich zu den Tuner-Reparaturen?

Nein,das nicht. Super Beschreibung und wie Du vlt. gelesen hast , hab ich die Box ja erst mal mit Tuner 2 am laufen. (Spannungsregler sind heut in der Post gewesen)

Meine eine Frage hast aber sicherlich überlesen.

Gehe ich Richtig mit der Annahme, das Tuner 2 über UU2 und TQ2 mit Spannung versorgt wird?

.. ich gehe davon aus, dass für Tuner 2 der UU2 und der TQ2 zuständig sind, ich hatte jedoch nur den Tuner 1 repariert, da der Tuner 2 noch funktioniert hatte.

[Chinchilla]

.. ich gehe davon aus, dass für Tuner 2 der UU2 und der TQ2 zuständig sind, ich hatte jedoch nur den Tuner 1 repariert, da der Tuner 2 noch funktioniert hatte.

Genau so ist es ja bei mir auch. Tuner 2 funktioniert und Tuner 1 hat es erwischt. Nun gut, ich gehe zwar auch davon aus das UU2 für Tuner 2 ist. Bei TQ2 bin ich mir allerdings nicht so sicher, da der eigentlich zu weit weg ist. Hat zwar nix zu heißen, aber wäre schon schön es sicher zu wissen.

[pyrotechniker]

UU2 und TQ2 sind für Tuner 2.
Bei mir hatte es ja beide zerlegt, beide getauscht und schon ging es wieder.

Beim Einbau der Spannungswandler schön viel (gutes) Flussmittel und wenig Lötzinn verwenden.
Dann lötet sich das fast wie von alleine.

[Atayger]

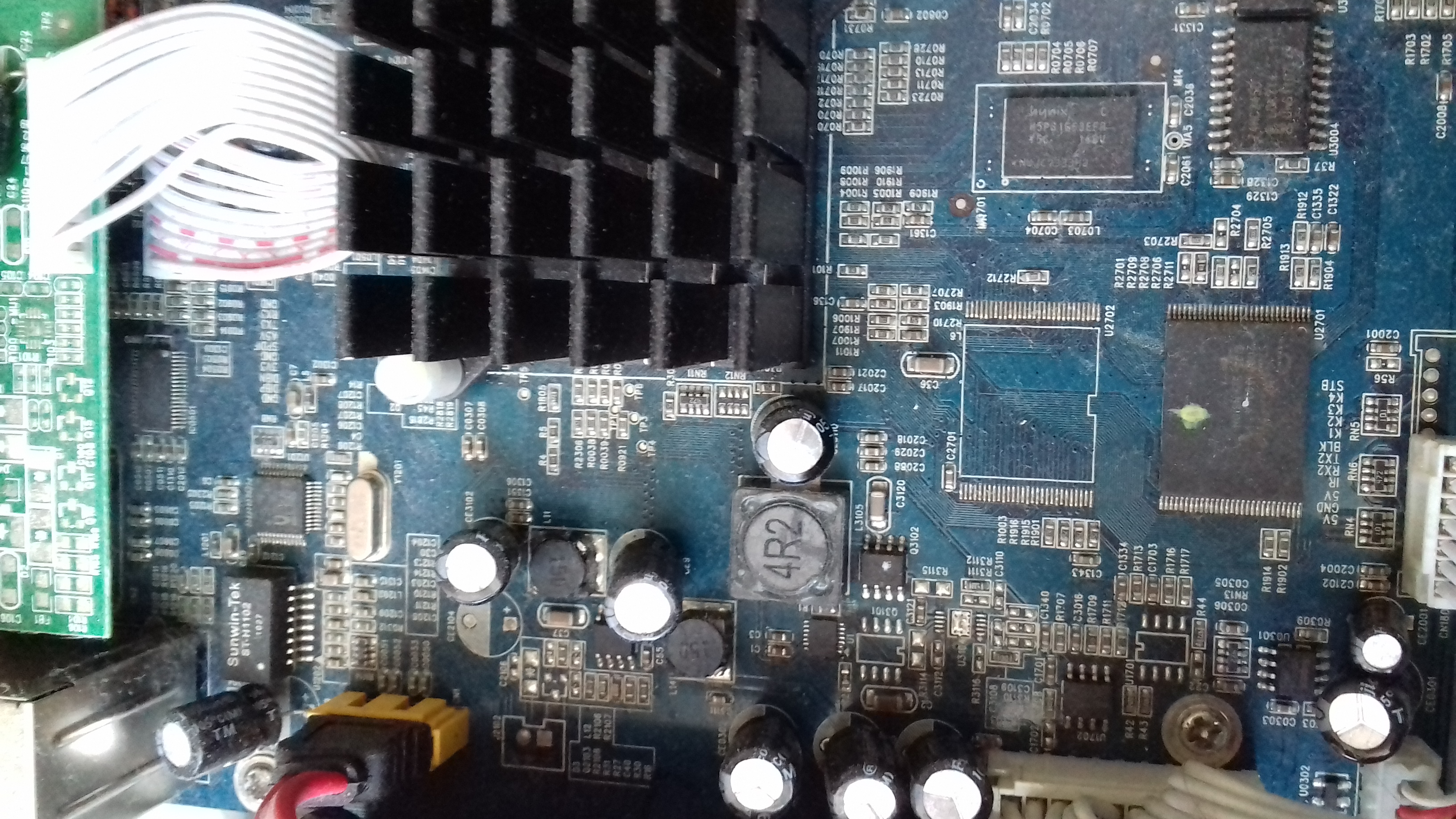

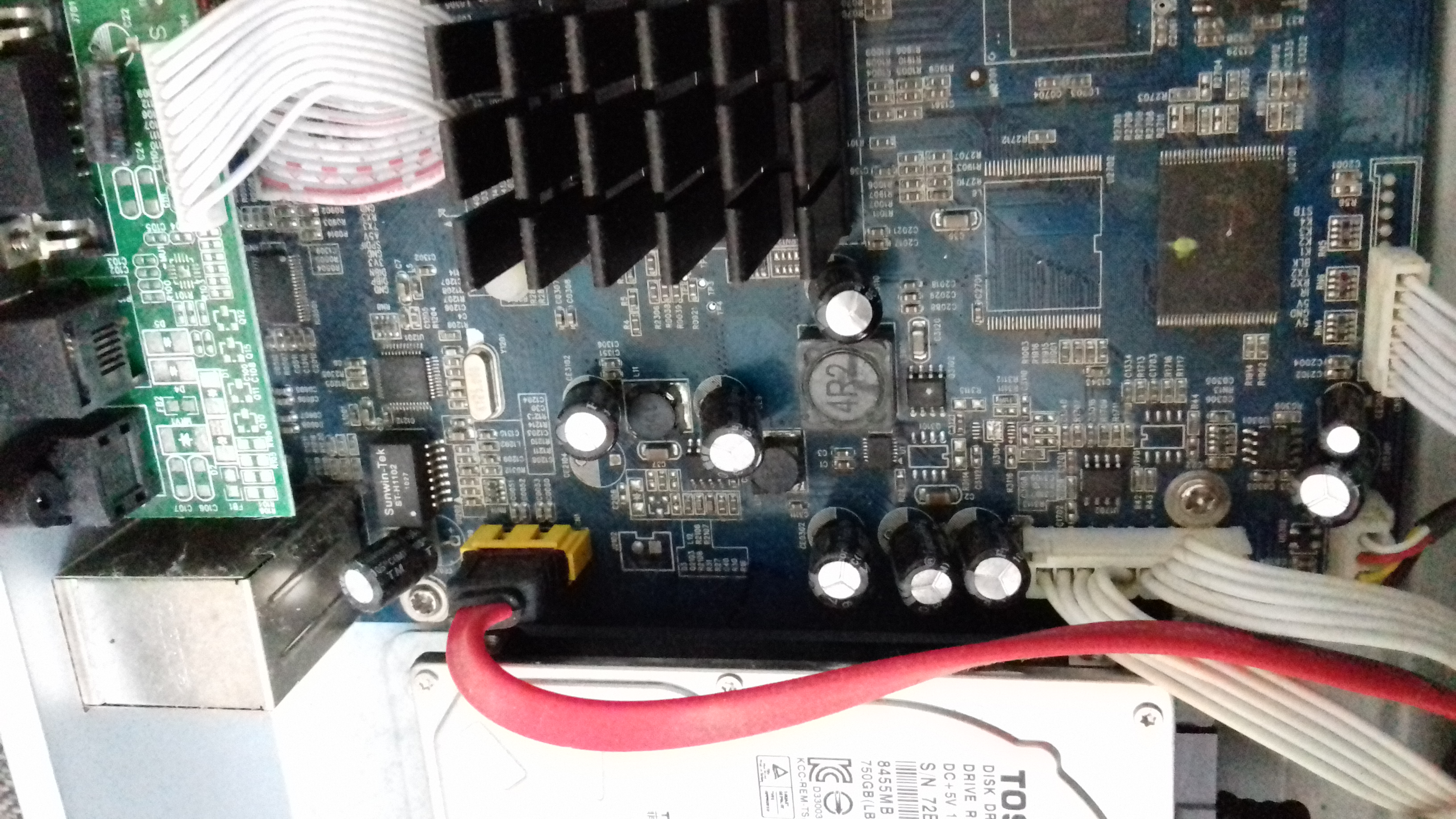

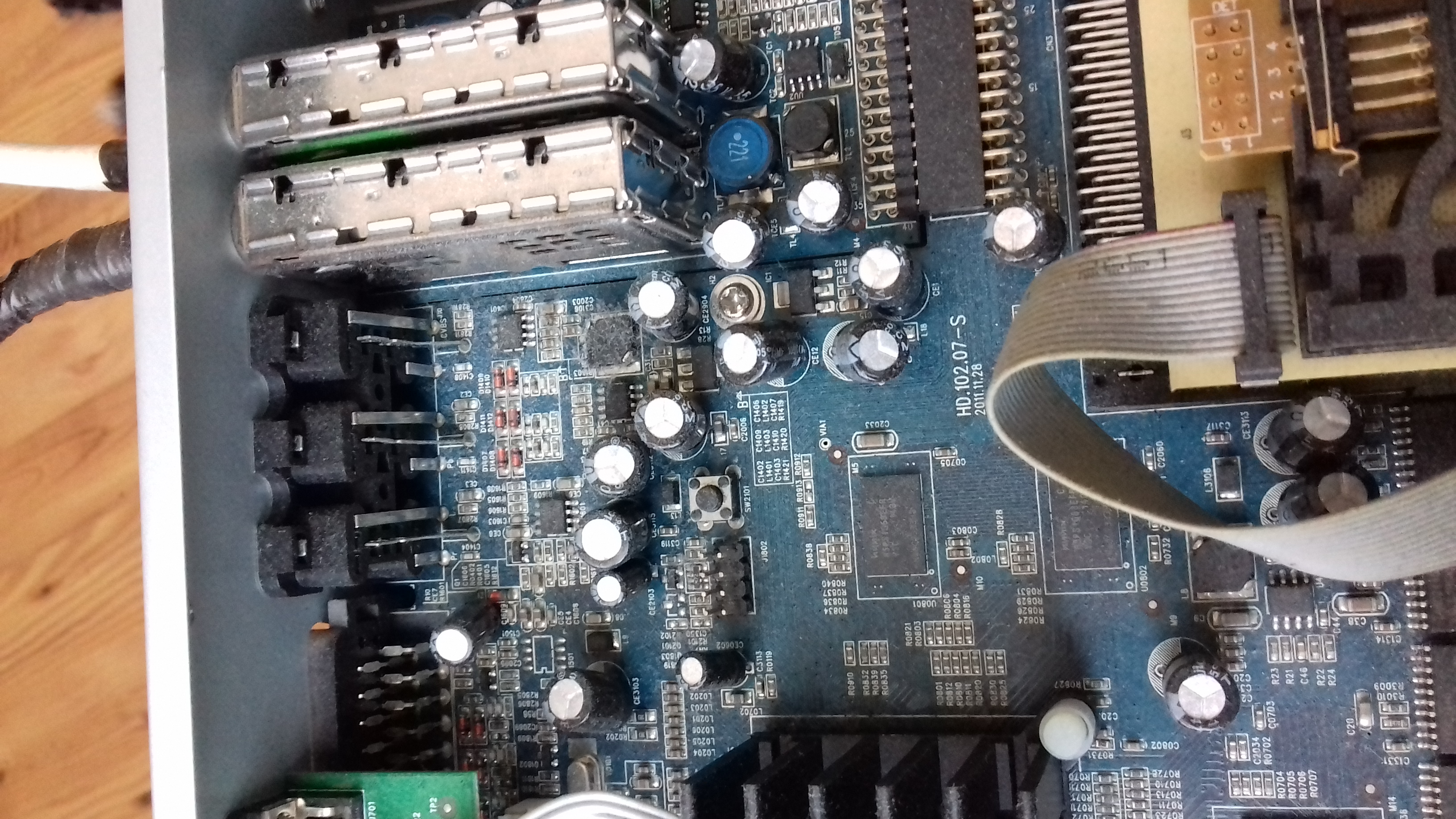

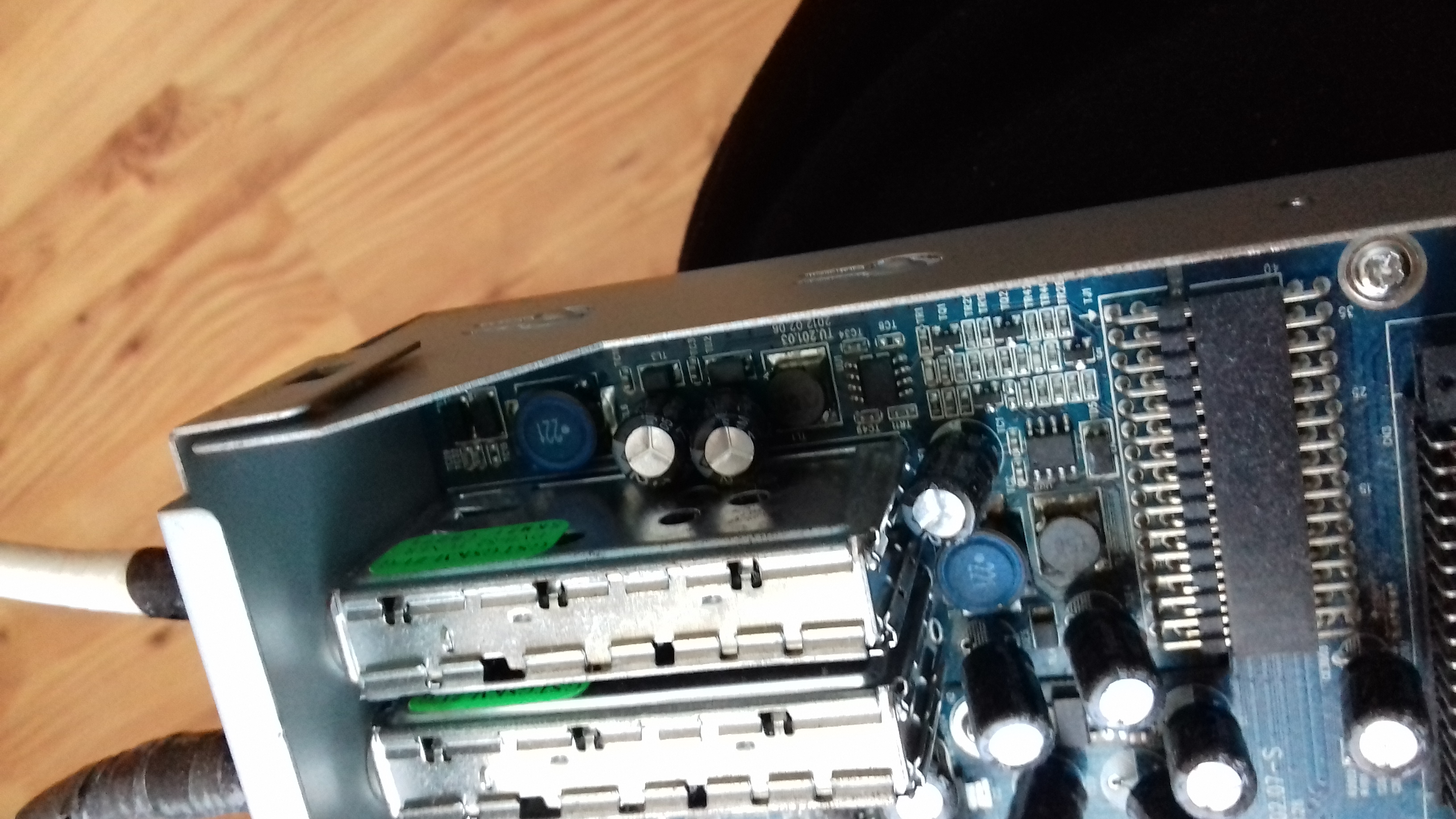

Guten morgen zusammen, heute hat es meine Neo erwischt und wollte mal so in die Runde fragen ob sie eine/er annehmen könnte. Ich bin in solchen Reperaturangelegenheiten sehr unerfahren und traue mich nicht dran. Am Netzteil sind 2 große aufgebläht und noch welche auf dem Tuner.

[Stefan1979]

Hallo Zusammen,

meine Neo2 hat sich auch verabschiedet. Die Elkos hab ich schon getauscht und somit habe ich Sie wieder zum Leben erweckt.
Nun musste ich feststellen das auch beide Spannungsregler und die Transistoren Q1 und Q2 sicher und Q14 evtl. defekt sind.
Die Spannungsregler hab ich schon bestellt.
Nun habe ich nach dem Transistor S9013 SMD gegoogelt und "nur" in China/Irland mit 3 Monate Lieferzeit gefunden.
Kann mir jemand sagen wo ich die Transistoren kaufen kann, bzw. mir eine Übersetzung vom Japan/China Transistor zum Europäischen Transistortyp geben?

@Annie: Oder hättest du noch welche abzugeben?

Dankeschön

[v0dKa]

Meine Neo² hat gerade auch das zeitlich gesegnet. Das Netzteil Summt ich hoffe das es beide Kondensatoren sind. Hab gerade welche Bestellt. Hat vielleicht sonst noch jemand nen tipp ?

[Luj + +]

Jo, die Elkos sind wohl hin, hoffentlich ist nicht mehr kaputt, alles andere steht schon hier geschrieben im Thread als Tipps.

Viel Erfolg.

[annie]

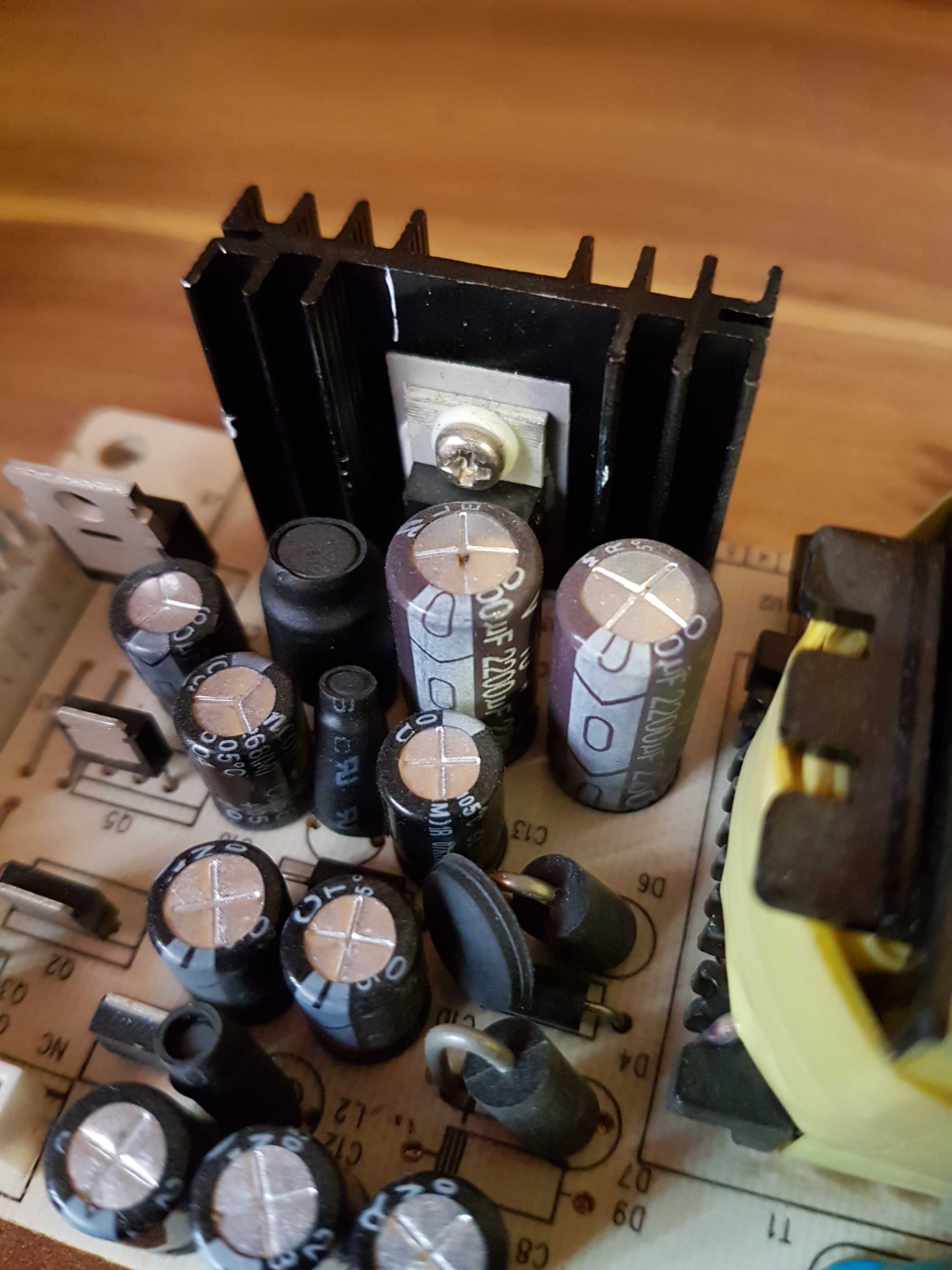

Nicht mehr weiter betreiben, zuerst die beiden dick gewordenenen Elko´s tauschen.

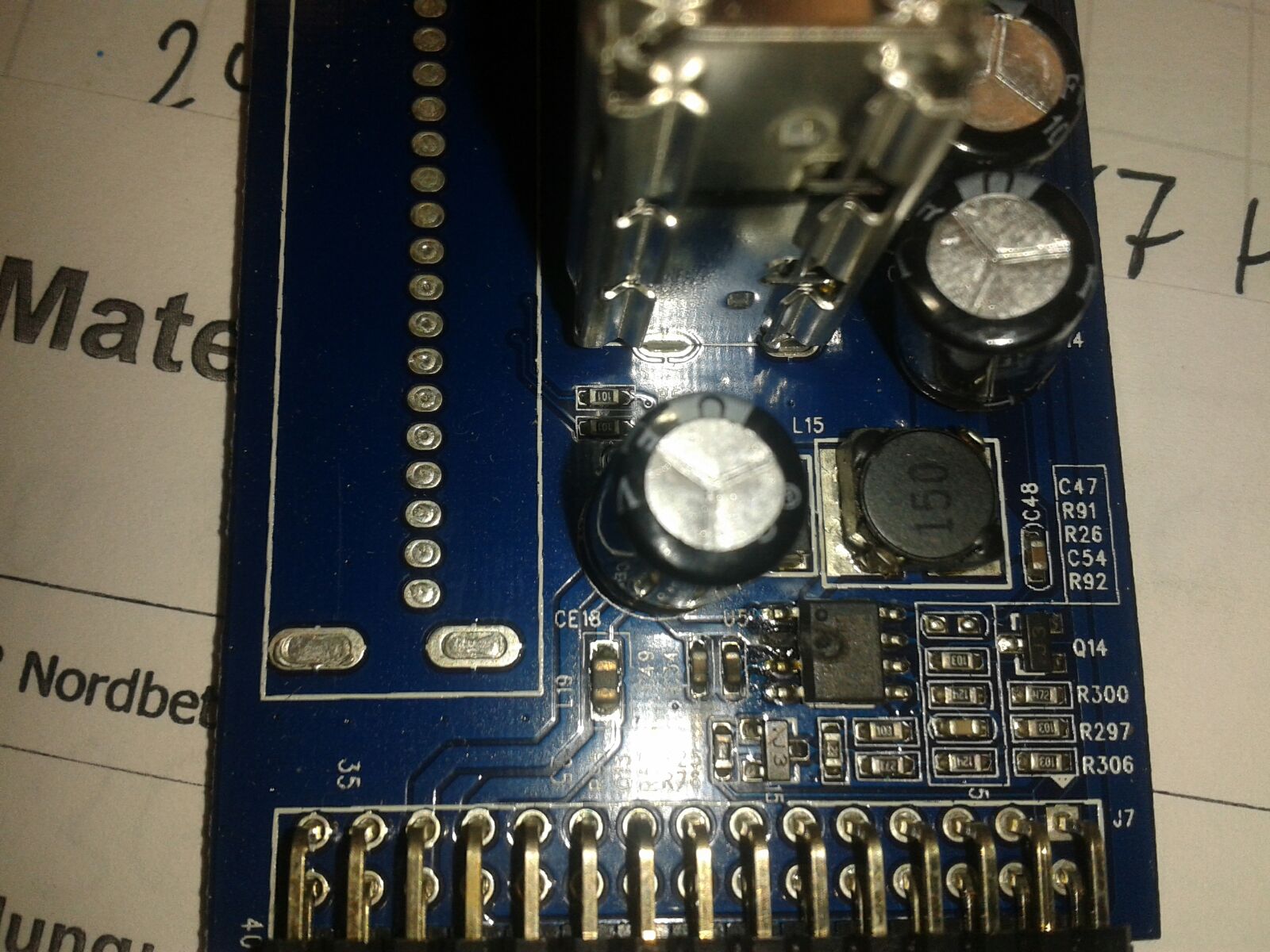

Folgeerscheinung im Tuner wo U5 (Spannungsregler) und Q14 (Transistor) hops gehen.

Oft platzt über Pin 2 des U5 was ab und die Leiterbahn brennt weg.

Nimm mal Lupe und schaue auf den Tuner on man was sieht.

[v0dKa]

Bin Elektroniker Hab natürlich alles direkt abgeklemmt und heute die beiden Kondensatoren getauscht und alles läuft wieder wie gewohnt

Aber danke für die Hilfe und den Tipps. Echt super Support hier.

Grüße Marcel

[dotterbart]

Hi alle,

letzte Woche ist der NEO² meiner Frau defekt gegangen. Die beiden Elkos im Netzteil hab ich schon getauscht und das Teil fährt auch wieder hoch. Aber beide achtbeinigen ICs im Sat-Receiver sind durchgebrannt. Sieht man an Pin 2. Ich bin über sechzig und kann diese kleinen Teile nicht mehr so gut sehen. Außerdem stehen mir keine SMD-Werkzeuge zur Verfügung.

Kann man das Receivermodul noch irgendwo käuflich erwerben?

Danke!
db

[stefanx]

Hi alle,

letzte Woche ist der NEO² meiner Frau defekt gegangen. Die beiden Elkos im Netzteil hab ich schon getauscht und das Teil fährt auch wieder hoch. Aber beide achtbeinigen ICs im Sat-Receiver sind durchgebrannt. Sieht man an Pin 2. Ich bin über sechzig und kann diese kleinen Teile nicht mehr so gut sehen. Außerdem stehen mir keine SMD-Werkzeuge zur Verfügung.

Kann man das Receivermodul noch irgendwo käuflich erwerben?

Danke!
db

.. leider nein, außer man findet jemanden der eine Box hat wo ZB. das MCB kaputt ist und die tunerplatine nicht.

Oder man repariert das Netzteil und die Tunerplatine oder sucht jemanden der es macht.

Wichtig ist, dass man beim Entfernen der Transistoren und IC's KEINE weiteren Leiterbahnen kaputt macht, sonst wird es sehr Mühsam bzw. unmöglich. Deswegen wie bereits erwähnt vorsichtig herausdschneiden und dann die Lötpads von den füßchen befreien und neue Teile auflöten. Man braucht KEIN SMD-Werkzeug dazu, lediglich eine Lötnadel bzw. schwachen Lötkolben mit feiner Spitze. Für die fehlenden Leiterbahen bzw. Lötpads verwende ich gewöhnliche Kupferlitzen von irgend einem Kabel.

PS: Ich werde heuer auch 60, kein Grund nicht einige Minuten durch die Lupe zu schauen und das wieder "hinzubasteln", muss ja nicht schön sein, Hautsache es funktioniert dann wieder.

[dotterbart]

Stefan, Danke für die Antwort!

Ich sehe es auch so, dass die Platine das wichtigste Teil ist und ohne entsprechendes Werkzeug werde ich die defekten Teile nicht runter bekommen. Ich werde also erst einmal versuchen eine sehr feine Zange zu bekommen.

mfg Harry

[stefanx]

... ich schneide die immer vorsichtig ganz neben dem Bauteil mit einem Cutter-Messer ab.
Einfach die Klinge draufdrücken - knack - der Fuß ist durch. Nur nicht hebeln! Immer senkrecht zur Platine drücken.

[elstablo]

Als Privatverkauf:
Spannungsregeler MP2374 pro Stück 1 €
Transistor S9013 pro Stück 0,2 €
Porto Brief 70 Cent
Einschreiben Einwurf zusätzlich + 2,15 €
Einschreiben zusätzlich + 2,50 €
eben die üblichen Postgebühren

Hallo,
hab auch noch eine Neo1 mit dem selben Fehlerbild.
Hast du noch Bauteile vorrätig ?

Schon mal danke im voraus.
EL

[elstablo]

Hallo,

danke nochmals für die schnelle Lieferung der Bauteile.
Beim entfernen des Spannungswandlers ( mit dem Cuttermesser ) ist mir das Teil C34 kaputt gegangen.
Kann mir jemand sagen um was für ein Bauteil es sich handelt ?

Schon mal Danke

Mfg EL

[Gorcon]

Das sollte laut TYPICAL APPLICATION ein 10nF Kondensator sein.

[elstablo]

Danke

[dotterbart]

Ich wollte mich dann mal wieder wegen dem Fortschritt der Reparatur der NEO² melden.

Ein lieber Arbeitskollege hat mir nun die defekten ICs und die beiden Transistoren getauscht. Der erste Tuner funktioniert nun auch wieder. Der zweite nicht und wird auch von der Konfiguration (Setup Tuner) nicht erkannt. Allerdings waren wir uns auch nicht sicher, wohin beim zweiten IC die Brücke für die verschmorte Leiterbahn gemacht werden muss?

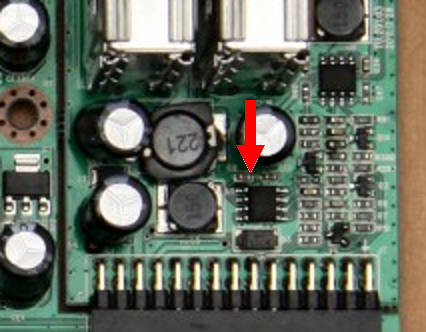

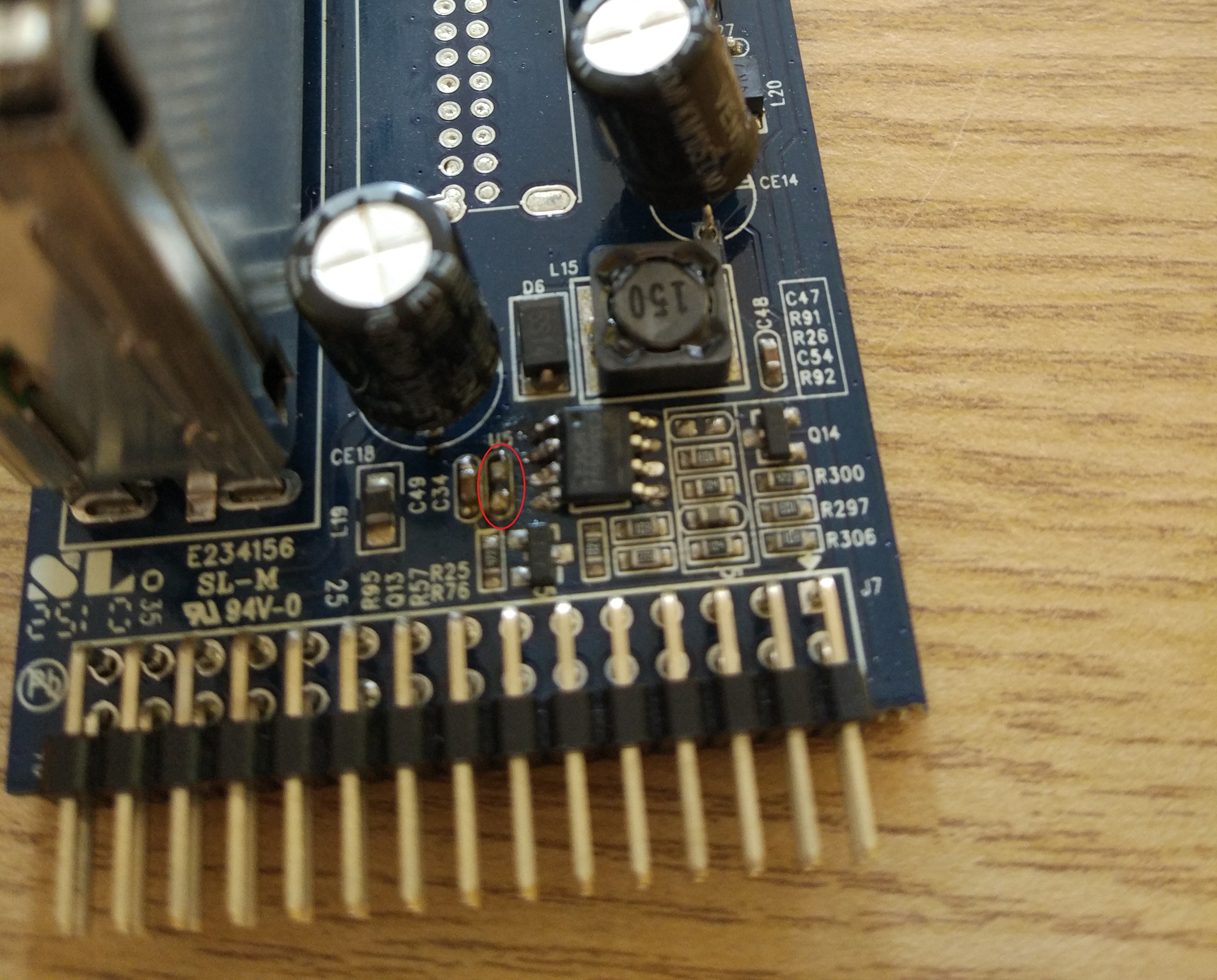

Ausgehend zu dieser Grafik ist die zweite Brücke an dem Bauteil (Kondensator?) zwischen Pin1 und Pin 8 gemacht worden:


Eine Pinbelegung wie oben habe ich für den zweiten Tuner nicht gefunden?

Aber ich bin ja schon glücklich, dass die NEO zumindest einen heilen Tuner hat. Als Briefbeschwerer wäre sie auch nur bedingt tauglich.

Liebe Grüße
Harry

Edit: hier ist die Brücke von Pin 2 des Tuner 2 gemacht worden, wenn ich das richtig erkenne. Ist das richtig so?

[dotterbart]

Es könnte auch sein, dass eine weitere Brücke gelegt werden muss, weil eine Leiterbahn beschädigt ist. Gibt es für den Tuner 2 auch eine Übersicht, welche Kontakte des ICs mit welchen Kontakten der passiven Bauteile verbunden werden müssen?

Danke!
Harry
