Alternative Fernbedienungen

[jokel]

hallo vanhofen kannst du das mal bitte auslagern? betreff: fernbedienung

[seife]

Die one4all haben den Vorteil, daß man die mit RemoteMaster ziemlich universell aufhacken kann und somit, wenn man die Codes kennt, nicht auf die anlernfunktion angewiesen ist. Ich weiß jetzt nicht ob das mit der Contour4 auch geht, aber mit der Essence4 (URC 7140) funktioniert das einwandfrei. Auch Makrodefinitionen, die es laut Anleitung so gar nicht gibt

Mit der alten One For All Xsight die ich noch habe geht das sogar direkt ohne FTDI adapter per USB Kabel, aber die gibts ja schon ewig nicht mehr.

Das ja aber wenn mal die originale kaputt ist steht man an da die nur über original lernen

Blödsinn.
Im RemoteMaster kann ich sagen "Diese Taste hat Protokoll NEC, device 0x1ff, code 0x07" (Beispiel für Coostream "OK" Taste).
Diese Protokoll/Device/Tastencodes kann man z.B. aus LIRC configfiles auslesen, oder z.b. in dem man mit der Fernbedienung auf eine Tasmota-bespielte YTF-1 WLAN-Fernbedienung zielt.

Das ist zu 90% Zuverlässiger als die Anlernfunktion der meisten Programmierbaren Fernbedienungen (wobei die URC (OFA) da auch ganz gut sind, denn wenn sie das Protokoll erkennen, dann speichern sie die Tasten genau so ab und nicht einfach als "Sample" des IR-Signals).

Und natürlich haben die OFA auch eine "Bibliothek" mit Geräten und vordefinierten Fernbedienungen. Das funktioniert auch wunderbar, aber ich will halt gern meine Tasten so belegt haben wie ich das richtig finde und nicht wie der Hersteller das meint, so daß z.B. alle Boxen bei mir sich exakt identisch bedienen, egal ob coolstream, SPARK, ... und das kann man mit dem RemoteMaster sehr komfortabel (aus meiner Sicht, auch wenn die GUI "gewöhnungsbedürftig" ist) einrichten.

ob die Codes hat weiß ich nicht ! Mit xoro hat man mehr Möglichkeiten sogesehen 4x eigentlich ! Alles machbar von a-z

Was kann die xoro denn mehr als die URCs?

One for all war nie meins wie gesagt aber das ist halt Geschmackssache

Vor allem will nicht jeder basteln bzw kennt sich damit dann aus ! Mfg

Hier im Forum gibt es aber halt *auch* qualifizierte Mitleser, und denen wollte ich helfen. An dich war mein Post nicht gerichtet
Und wenn ich mir eine Fernbedienung raussuche, dann ist "ich *kann* basteln" auf jeden Fall ein massiver Pluspunkt, insbesondere wenn sonst alle Features ziemlich identisch aussehen. Allein das "config Backup" Feature finde ich ziemlich unbezahlbar.

[Janus]

Sehr interssante Alternative, insbesondere die Option einer "Msichbelegung" über direkte Code-Zuweisung.
Da meine HD51-FB inzwischen ohne Aufdruck auf den Tasten und leider auch unter Schmier-Problem auf der Platine leidet bin ich auf der Suche.

Das Argument mit den immer gleichbleibenden Tasten motiviert mich auch...

[Kittybua1210!]

Die one4all haben den Vorteil, daß man die mit RemoteMaster ziemlich universell aufhacken kann und somit, wenn man die Codes kennt, nicht auf die anlernfunktion angewiesen ist. Ich weiß jetzt nicht ob das mit der Contour4 auch geht, aber mit der Essence4 (URC 7140) funktioniert das einwandfrei. Auch Makrodefinitionen, die es laut Anleitung so gar nicht gibt

Mit der alten One For All Xsight die ich noch habe geht das sogar direkt ohne FTDI adapter per USB Kabel, aber die gibts ja schon ewig nicht mehr.

Das ja aber wenn mal die originale kaputt ist steht man an da die nur über original lernen

Blödsinn.
Im RemoteMaster kann ich sagen "Diese Taste hat Protokoll NEC, device 0x1ff, code 0x07" (Beispiel für Coostream "OK" Taste).
Diese Protokoll/Device/Tastencodes kann man z.B. aus LIRC configfiles auslesen, oder z.b. in dem man mit der Fernbedienung auf eine Tasmota-bespielte YTF-1 WLAN-Fernbedienung zielt.

Das ist zu 90% Zuverlässiger als die Anlernfunktion der meisten Programmierbaren Fernbedienungen (wobei die URC (OFA) da auch ganz gut sind, denn wenn sie das Protokoll erkennen, dann speichern sie die Tasten genau so ab und nicht einfach als "Sample" des IR-Signals).

Und natürlich haben die OFA auch eine "Bibliothek" mit Geräten und vordefinierten Fernbedienungen. Das funktioniert auch wunderbar, aber ich will halt gern meine Tasten so belegt haben wie ich das richtig finde und nicht wie der Hersteller das meint, so daß z.B. alle Boxen bei mir sich exakt identisch bedienen, egal ob coolstream, SPARK, ... und das kann man mit dem RemoteMaster sehr komfortabel (aus meiner Sicht, auch wenn die GUI "gewöhnungsbedürftig" ist) einrichten.

ob die Codes hat weiß ich nicht ! Mit xoro hat man mehr Möglichkeiten sogesehen 4x eigentlich ! Alles machbar von a-z

Was kann die xoro denn mehr als die URCs?

One for all war nie meins wie gesagt aber das ist halt Geschmackssache

Vor allem will nicht jeder basteln bzw kennt sich damit dann aus ! Mfg

Hier im Forum gibt es aber halt *auch* qualifizierte Mitleser, und denen wollte ich helfen. An dich war mein Post nicht gerichtet
Und wenn ich mir eine Fernbedienung raussuche, dann ist "ich *kann* basteln" auf jeden Fall ein massiver Pluspunkt, insbesondere wenn sonst alle Features ziemlich identisch aussehen. Allein das "config Backup" Feature finde ich ziemlich unbezahlbar.

Kein Problem für mich wäre es kein Problem aber die Otto normal User wollen nicht basteln flashen etc ich mache das ja gerne ! Kein problem warum es hier immer so tragisch ist alles bei euch wenn man eine Meinung sagt ! Ach was soll's ! So ist das halt ! Mfg

[kalle wirsch]

Wer eine möchte , die der Originalen am nächsten kommt , hab mir diese letztes Jahr gekauft .
Ist halt keine programmierbare .

https://www.ac-sat-corner.eu/Mutant-HD- ... nbedienung

[jokel]

die Evolve 4 (URC-7145) und Contour 4 (URC-1240) wird von RemoteMaster unterstützt,
https://sourceforge.net/p/controlremote ... 05/#diff-1

kabel
http://www.hifi-remote.com/wiki/index.php/JP1_Cables

[jokel]

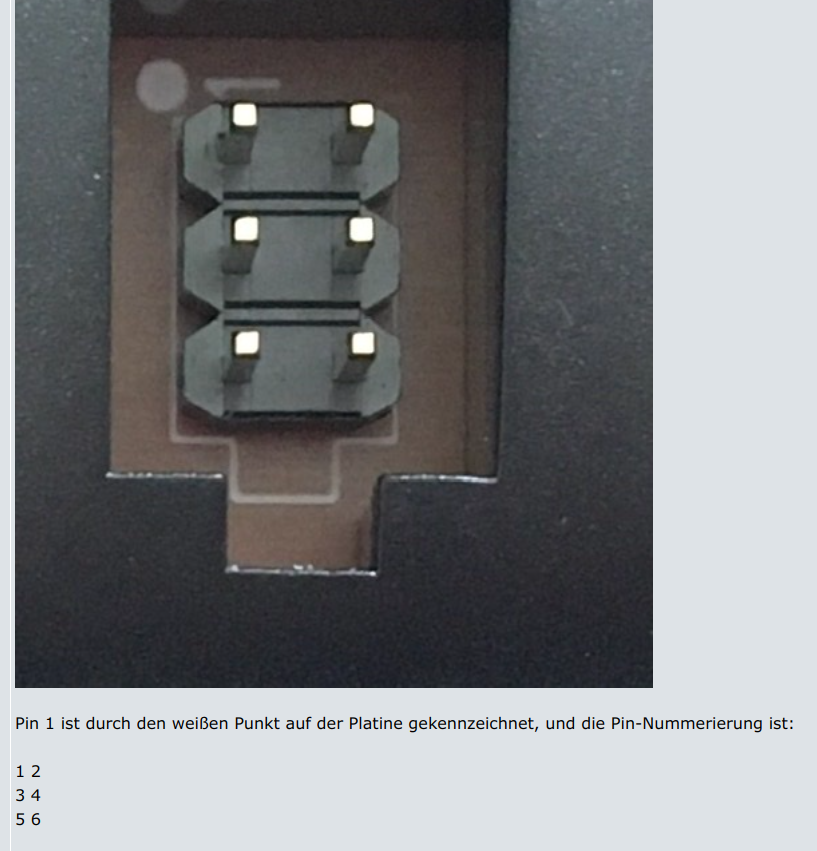

bisschen besseres bild,

[jokel]

habe das im netz gefunden,

Code: Alles auswählen

Stift – Farbe – Typ
1 – (leer): VDD
2 – Gelb: RTS
3 – Schwarz: GND
4 – Grün: TXD
5 - (leer)
6 - Weiß: RXD
Blau: CTS (nicht verbunden)
Rot: 5 V (nicht verbunden)

Installieren Sie unter Win10 einfach die neuesten Treiber von FTDI, die neueste Java Runtime und das neueste
stabile RemoteMaster-Bundle und es funktioniert einfach.

[kalle wirsch]

Hab mir über Amazon die Xoro bestellt , kostete 6,95 € weil die Beschreibung gefehlt hat (Schnäppchen) , aber das Teil ist ganz schön klobig
Ich galub nicht , das die FB und ich gute Freunde werden .....
Funktionieren tut sie jedenfalls bis jetzt gut .

[bellum]

Hier im Forum gibt es aber halt *auch* qualifizierte Mitleser, und denen wollte ich helfen.

Vielen Dank dafür - das ist genau das was ich gesucht habe und kommt ganz oben auf meine Bastel-Projekt-Liste

Diese Protokoll/Device/Tastencodes kann man z.B. aus LIRC configfiles auslesen

Wo finde ich denn das passende LIRC configfile für die Coolstream Boxen?
Ich vermute es ist eines unter http://lirc-remotes.sourceforge.net/remotes-table.html ...
Nur welches?

Danke und Gruß
bellum

[Gorcon]

Wo finde ich denn das passende LIRC configfile für die Coolstream Boxen?
Ich vermute es ist eines unter http://lirc-remotes.sourceforge.net/remotes-table.html ...
Nur welches?

Die gibt es dort nicht da die Codes viel zu neu sind.
Für eine CST Box habe ich die Codes selbst ausgelesen:

Code: Alles auswählen

#
# this config file was automatically generated
# using WinLIRC 0.6.5 (LIRC 0.6.1pre3) on Mon Sep 20 12:35:03 2010
#
# contributed by
#
# brand:             coolstream
# model:
# supported devices:
#

begin remote

  name  coolstream
  bits           16
  flags SPACE_ENC
  eps            40
  aeps          100

  header       9087  4568
  one           477   629
  zero          477  1655
  ptrail        477
  repeat       9077  2278
  pre_data_bits   16
  pre_data       0xFE00
  gap          38816
  toggle_bit      0


      begin codes
          power                    0x000000000000AF50
          mute                     0x0000000000004FB0
          1                        0x0000000000007788
          2                        0x000000000000B748
          3                        0x00000000000037C8
          4                        0x000000000000D728
          5                        0x00000000000057A8
          6                        0x0000000000009768
          7                        0x00000000000017E8
          8                        0x000000000000E718
          9                        0x0000000000006798
          vf                       0x000000000000FD02
          0                        0x000000000000F708
          info                     0x0000000000002FD0
          menue                    0x000000000000A758
          epg                      0x0000000000008778
          favoriten                0x00000000000027D8
          exit                     0x000000000000C738
          vol+                     0x0000000000008F70
          vol-                     0x000000000000ED12
          ch-                      0x0000000000001FE0
          ch+                      0x000000000000CD32
          hoch                     0x000000000000FF00
          runter                   0x0000000000007F80
          links                    0x0000000000003FC0
          rechts                   0x000000000000BF40
          ok                       0x00000000000007F8
          tv_r                     0x00000000000047B8
          ttx                      0x0000000000009F60
          cool                     0x000000000000CF30
          rot                      0x0000000000005FA0
          gruen                    0x0000000000006F90
          gelb                     0x000000000000BD42
          blau                     0x0000000000003DC2
          sat                      0x000000000000DF20
          help                     0x0000000000000FF0
          skip+                    0x000000000000A55A
          skip-                    0x00000000000005FA
          audio                    0x0000000000006D92
          timeshift                0x000000000000857A
          rew                      0x000000000000DD22
          fwd                      0x0000000000005DA2
          pause                    0x0000000000007D82
          rec                      0x000000000000659A
          stop                     0x0000000000001DE2
          play                     0x0000000000009D62
          audio_off                0x00000000000013ec
          mute_off                 0x00000000000053ac
          power_off                0x000000000000738c
          analog_on                0x000000000000936c
          standby_on               0x000000000000b34c
          mute_on                  0x000000000000d32c
          power_on                 0x000000000000f30c
       end codes

end remote

[bellum]

Die gibt es dort nicht da die Codes viel zu neu sind.
Für eine CST Box habe ich die Codes selbst ausgelesen:

Ah aber Dein OK Button ist mit 0x7F8 anders als Seifes Beispiel mit 0x07

Im RemoteMaster kann ich sagen "Diese Taste hat Protokoll NEC, device 0x1ff, code 0x07" (Beispiel für Coostream "OK" Taste).

Gruß bellum

[seife]

0xF807 im Lirc ist dasselbe wie 0x07 im remotemaster.
Beim NEC-Protokoll ist das erste byte xor 0xff == das 2. byte, das ist im Prinzip eine primitive Redundanz / Checksumme

Meine LIRC config für die coolstreamfernbedienung: (die von Gorcon ist IMVHO falsch eingelesen, z.B. ist one und zero vertauscht, deswegen ist es bei ihm auch 0x07F8 statt 0xF807 Und warum ist meine richtiger? Weil ich die nicht blind eingelesen habe sondern mit der Beschreibung des NEC Protokolls -- bis auf die Key-Werte -- von Hand erzeugt habe. Ausserdem zeigt mir die Übereinstimmung von meiner LIRC config und der RemoteMaster Werte, daß ich da nicht so ganz falsch liegen kann.)

Code: Alles auswählen

# this config file was automatically generated
# using lirc-0.9.0(default) on Fri Sep 11 21:59:57 2020

begin remote

  name  foo
  bits           16
  flags SPACE_ENC|CONST_LENGTH
  eps            30
  aeps          100

  header       9000  4500
  one           560  1690
  zero          560   564
  ptrail        565
  repeat       9000  2250
  pre_data_bits   16
  pre_data       0x1FF
  gap          107960
  toggle_bit_mask 0x0

      begin codes
          KEY_1                    0x8877
          KEY_2                    0x48B7
          KEY_3                    0xC837
          KEY_4                    0x28D7
          KEY_5                    0xA857
          KEY_6                    0x6897
          KEY_7                    0xE817
          KEY_8                    0x18E7
          KEY_9                    0x9867
          KEY_0                    0x08F7
          KEY_POWER                0x50AF
          KEY_MUTE                 0xB04F
          KEY_VOLUMEUP             0x708F
          KEY_VOLUMEDOWN           0x12ED
          KEY_PAGEUP               0x32CD
          KEY_PAGEDOWN             0xE01F
          KEY_UP                   0x00FF
          KEY_DOWN                 0x807F
          KEY_LEFT                 0xC03F
          KEY_RIGHT                0x40BF
          KEY_OK                   0xF807
          KEY_MENU                 0x58A7
          KEY_INFO                 0xD02F
          KEY_EXIT                 0x38C7
          KEY_FAVORITES            0xD827
          KEY_RED                  0xA05F
          KEY_GREEN                0x906F
          KEY_YELLOW               0x42BD
          KEY_BLUE                 0xC23D
          KEY_EPG                  0x7887
          KEY_REWIND               0x22DD
          KEY_PLAY                 0x629D
          KEY_FORWARD              0xA25D
          KEY_STOP                 0xE21D
          KEY_RECORD               0x9A65
          KEY_PAUSE                0x827D
          KEY_PREVIOUS             0xFA05
          KEY_NEXT                 0x5AA5
          KEY_RADIO                0xB847  # AV / TV.RADIO
          KEY_SAT                  0x609F  # -/--
          KEY_TEXT                 0x02FD  # V.Format / 16.9
          KEY_LAST                 0x7C83  # RECALL
# original
#         KEY_TEXT                 0x609F  # TTX
#         KEY_MODE                 0x02FD  # V.FORMAT
      end codes

end remote

Aber Achtung: die kann leicht angepasst sein, für bessere benutzbarkeit.

[bellum]

Vielen Dank Seife, damit kann ich etwas anfangen

Jetzt muss nur noch die Hardware und vor allem Zeit kommen ...

Viele Grüße
Bellum

[Gorcon]

@seife,
Kann gut sein, funktioniert bei mir aber seit Jahren. Andere Werte habe ich so nicht auslesen können. Ein Protokoll vorgeben konnte ich da nicht.

Ich habe auch ein Messgerät das mir IR Codes anzeigt, das zeigt mir die Codes der CST Receiver auch so an wie ich gepostet habe.
Solange es läuft ist es mir eigentlich auch egal.
Nur bei den VU+ Receivern funktioniert das auslesen nicht da dort Togglebits verwendet werden. Da habe ich keine Ahnung wie ich die dann auch senden kann.

[seife]

Dein "Sender" muss natürlich das Protokoll verstehen und auch wissen daß er togglebits senden muss. Prinzipiell kann das auch LIRC, sonst würde z.b. das RC5-Protokoll (eines der "etwas" älteren IR-Protokolle) nicht gehen. Ich habe aber mit LIRC noch nie gesendet, das ganze LIRC-gelumpe war mir lange Zeit etwas zu "speziell" programmiert als daß ich das freiwillig angeschaut hätte da hab ich lieber einen AVR mit IRMP genommen, das funktioniert dann auch einfach.

[Gorcon]

Dein "Sender" muss natürlich das Protokoll verstehen und auch wissen daß er togglebits senden muss.

Ja kann er wohl, ich weis nur nicht wie ich das aktiviere. (Das Togglebit zu setzen reicht wohl nicht)

[bellum]

Vielen Dank Seife, damit kann ich etwas anfangen

Jetzt muss nur noch die Hardware und vor allem Zeit kommen ...

Inzwischen ist eine One For All Essence 4 URC 7140 hier bei mir angekommen und mit dem Tipp von https://neutrino-images.de/board/ax-mut ... tml#p38241 konnte ich auch ohne Probleme eine Verbindung mit RemoteMaster herstellen …

Der DSD TECH SH-U09C5 ist ein super Teil - genau das was ich gesucht habe

Obwohl jetzt erfolgreich eine Verbindung steht, stehe ich jetzt aber etwas auf dem Schlauch wie es weitergeht und wie ich die URC 7140 nach meinen Wünschen mit RemoteMaster programmieren kann …

Was ich im ersten Schritt gerne hätte wäre, dass sich die Fernbedienung im SAT-Modus wie eine Coolstream-Fernbedienung verhält, die Lautstärke Tasten aber meinen Sony AV-Receiver steuern (ohne dass ich über die Tasten oben an der Fernbedienung in einen anderen Modus wechseln muss).

Ich habe mich auch schon etwas eingelesen und meine herausgefunden zu haben, dass man dafür im RemoteMaster mehre (neue) „Devices“ anlegen und die Tasten mit den „Key Moves“ dann dem SAT-Modus zuordnen muss.

Erfolgreich war ich damit aber noch nicht, da ich noch bei dem Anlegen der „Devices“ scheitere. So muss man dort im Tab „Setup“ einen Setup-Code, Protocol, Device und Sub Device angeben – was man aber hier für die Coolstream-Fernbedienung angeben muss weiß ich leider nicht.

Das gleiche gilt für die Fernbedienung meines AV-Receivers (ist eine Sony RM-U305C).

Hat das jemand schon einmal gemacht und kann mir einen Schubs in die richtige Richtung geben?

Vielen Dank und viele Grüße
bellum

[Miky]

Der Link bezieht sich aber doch auf das serielle Loggen, oder stehe ich da neben mir?

[bellum]

Der DSD TECH SH-U09C5 ist ein USB zu TTL UART Konverter, den man neben dem seriellen Loggen eben auch zum Programmieren von JP1-Fernbedienungen verwenden kann …

Das mitgelieferte Kabel passt und kann problemlos verwendet werden.

Ich dachte vielleicht ist diese Info ja für jemand hilfreich …

Gruß bellum
